BRAVO FPGA: my_FPGA_BOARD 4 （基板のASSY）

金曜日に基板が届いた。どんな荷姿で届くんだろうと思っていたら、小さい箱だった。

内容物説明が何故かGiftになっている。（チェックが付いている）

早速、開梱

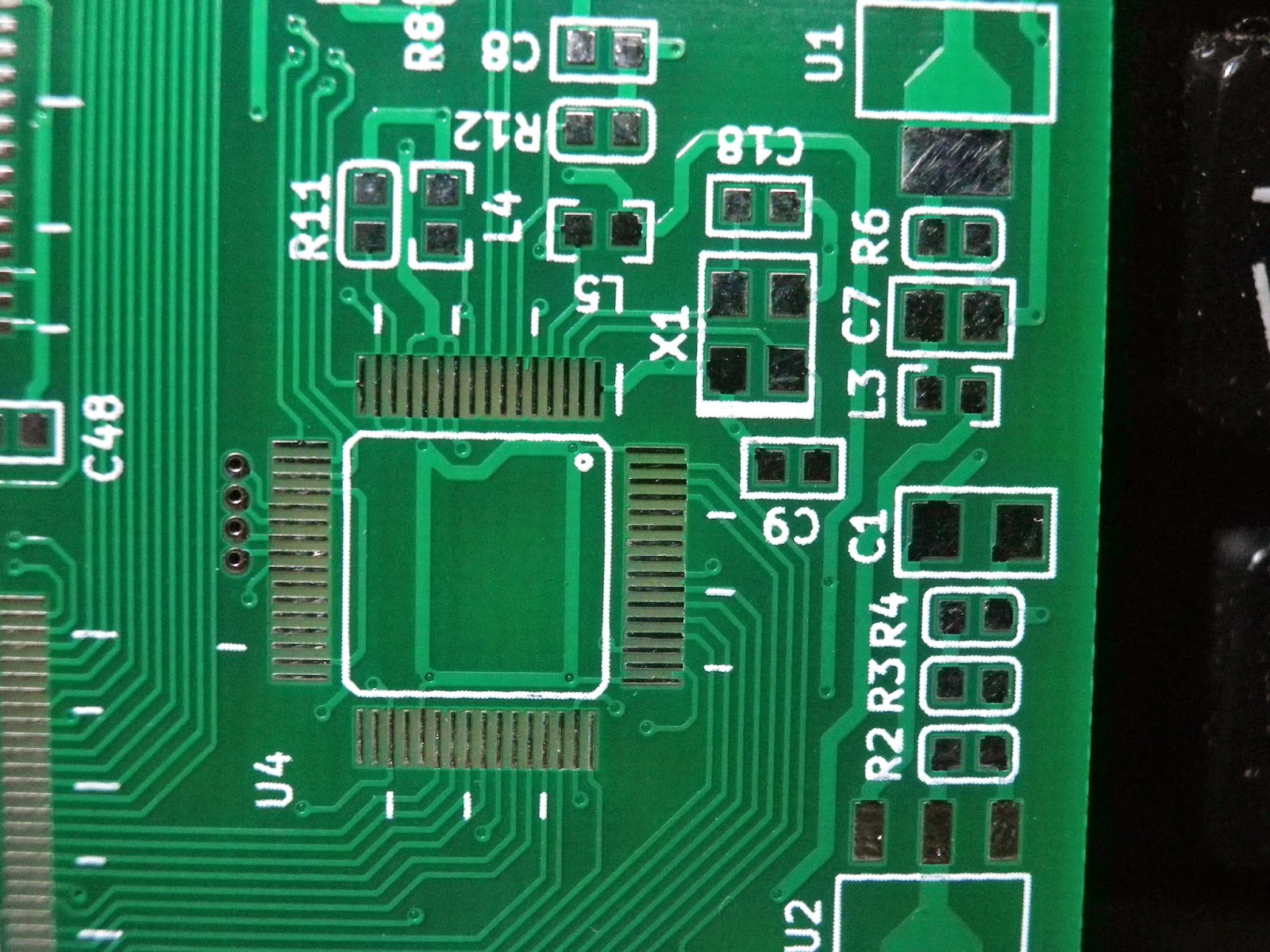

今回は、信号線幅は0.22mm、VIAは0.6mm（ランド径）/0.3mm（穴径）で設計したのだが、パターンは綺麗に仕上がっているようだ。

し、しまった。。。　年数を間違えてた。 orz

シルク印刷は部品面側は綺麗に出来ているのだが、半田面側は滲んでいる部分があった。

全ての基板が同じ訳では無くて良い物もあるので、データ作成の問題では無さそう。多分製造上の問題だろう。

もう１箇所、ミスが発覚してしまった。写真の真ん中辺にC49があるが、その左隣の部品のReference文字が無い！！！データを確認したところ、これはC47で、Reference文字はC49の枠内に置いてしまっていた。

LatticeのBreakout Boardとの比較

この外形だと、秋月通商で売っているアクリルケースにも収納できる。

Breakout Boardは微妙なところで入らない。

外観検査はこの位にして、部品実装に移った。 QFPやSDRAM等の大きな部品はすぐ実装出来たのだが、C・R類の実装に手間取って結局５時間かかった。

FPGA部ハンダゴテで手付した割りには、うまく出来ていると思う。

FT2232HL部少しズレてしまったが、隣接パッドとショートしていないのでこのまま行くことにした。

SDRAM部ここはピン間ピッチが広いので簡単だった。

USBコネクタ部付近

＋５Vの電源を供給して電圧レギュレータ出力を確認した。（FPGAなblank、USBも繋いでいない状態）
コア電圧（+1.2V)　若干高めだけどまっいっか。

+3.3V

この状態での電流は約40mAだった。　FPGAに回路情報を書いて動作させればもっと多くなる筈。

回路情報をFPGAに書いて動作を見てみた。　これはロジアナの回路のピン配をこの基板用に変更したものだが、LEDを点滅する回路も含んでいるのでまずは、この部分の確認から行う。
FT2232HLのEEPROMがプログラムされていない状態、つまり、DescriptionにLatticeの文字列がない状態でLatticeのツールがちゃんとFPGAにコンフィグデータを書いてくれるか不安だったのだが、大丈夫の様だ。ちゃんと書き込みできた。
LEDはFPGAのINITとDONEピンに接続している。このピンはユーザーI/Oとしても使える。ALTERAの場合は、コンフィグ関連のピンをユーザーI/Oとして使う場合は設定が必要だが、Latticeの場合はDefaultでユーザI/Oとして使え、逆にコンフィグ専用にしたい場合に設定が必要な様である。

動いた。

次に、FT2232HLのEEPROMの書き込みに取り掛かったのだが、EEPROMの購入ミスが発覚した。 FT2232HLに接続するEEPROMは93LC46や56で16bitアクセスできるものでなければならないのだが、間違って8bit専用のものを買ってしまっていた。仕方ないのでジャンク箱を漁ってみたら16bitタイプの93LC56が載ったジャンクのサウンドカードが出てきたのでそこから取り外して使うことにした。　結果、書き込み出来た。

書き込みデータの一部
