DFT IPの作成 15

前回、2048点毎のダンプ値と期待値を比較した結果109番目（ファイル名としては108）から不一致が発生していることが判った。　そこで今度は108 ～ 109間の2048点の演算結果について比較したところ、416番目から不一致になっていることが判った。

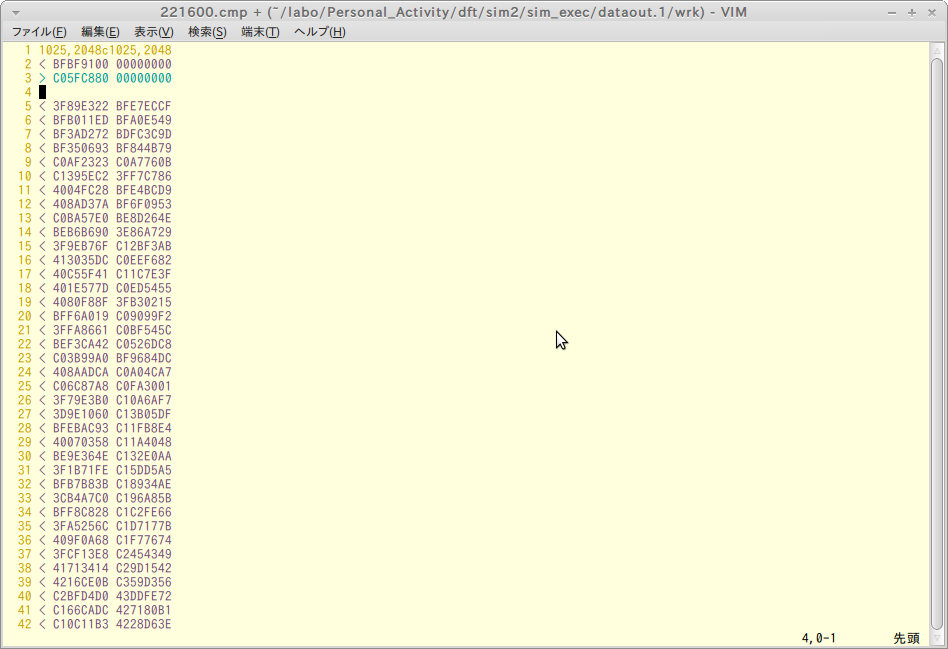

上図の221600.cmpがそれに該当する。(221600/2048 = 108, 221600%2048 =416）
不一致の内容を確認したところ、R側の値が不一致となっていた。以下では図示のために両者の先頭データを並べた。2行目が期待値、3行目がシミュレーション結果だ。


GTKWaveで当該箇所の波形を確認し、それを上流の信号へとたどってみたところ、xd、即ちxp-xp-Nの値に行き着いた。


xdはdft_dline.vというモジュールで計算しているのでその箇所の波形を確認した結果、漸く、不具合箇所が判明した。浮動小数演算器はまったく問題無かった。


不具合の原因はxp-xp-Nのオーバフローだった。これらの値は16bit整数であり、xp-xp-Nの結果は例えば、+32767 - -32768 = 65535となるように結果は17bitとしなければならなかったのに、16bitとしてしまっていた。何という愚かな間違いをしているのかと。→自分

当該箇所を修正し、シミュレーションを再実行し得られた全データについて期待値（Cモデルの出力）と比較したところすべて一致した。

数値演算処理回路を組む場合は、最初にしっかりしたリファレンスモデル（Cモデル）を作成すべきだった。また、不具合がある場合は、まず自分（が作った物）を徹底的に疑うという基本的な事を忘れていた。これは反省すべき点だ。でも、このところ、似たようなIPばかり作っていたので、たまには数値演算処理系のものに挑戦したい思っていたが、それが叶ったし良い勉強になった。ともあれ、不具合箇所を特定し修正できてよかった。
